Как устроена система видеонаблюдения: от камеры до умного анализа

Системы видеонаблюдения давно перестали быть уделом исключительно крупных предприятий и спецслужб. Сегодня они стали доступным и эффективным инструментом для обеспечения безопасности дома, офиса, магазина или любого другого объекта.

Но как же устроена эта сложная, но такая нужная технология? Давайте с вами разберемся поэтапно, от основных компонентов до продвинутых функций.

Основные компоненты системы видеонаблюдения

Независимо от масштаба, любая система видеонаблюдения состоит из нескольких ключевых элементов, работающих в тесной связке:

1. Камеры видеонаблюдения: Это “глаза” системы. Они захватывают изображение (а иногда и звук) и преобразуют его в электронный сигнал. Камеры бывают разных типов:

   • Аналоговые (CCD/CMOS): Более старые, передают сигнал по коаксиальному кабелю. Качество изображения обычно ниже, чем у IP-камер.
   • IP-камеры (сетевые): Передают цифровой видеосигнал по сети Ethernet (проводной или Wi-Fi). Обеспечивают более высокое качество изображения, гибкость установки и возможность интеграции с другими сетевыми устройствами.
   • По типу корпуса: купольные (dome), цилиндрические (bullet), поворотные (PTZ - Pan-Tilt-Zoom), корпусные, миниатюрные и т.д.
   • По функционалу: с инфракрасной подсветкой (для ночного видения), с вариофокальным объективом (с изменяемым фокусным расстоянием), с широким динамическим диапазоном (WDR) для съемки в условиях контрастного освещения.

2. Устройства записи и хранения данных (Видеорегистраторы): Это “мозг” и “память” системы. Они принимают сигналы от камер, обрабатывают их и записывают на носитель (обычно жесткий диск).

   • DVR (Digital Video Recorder): Для аналоговых камер. Преобразует аналоговый сигнал в цифровой, сжимает его и записывает.
   • NVR (Network Video Recorder): Для IP-камер. Принимает уже цифровой видеопоток из сети, обрабатывает и записывает.
   • Гибридные видеорегистраторы: Поддерживают как аналоговые, так и IP-камеры, позволяя сочетать старое и новое оборудование.
   • Облачные хранилища: Для хранения видеоданных в интернете, что обеспечивает дополнительную безопасность и доступность.

3. Носители информации (Жесткие диски - HDD/SSD): Основное место хранения видеоархива. Объем диска определяет, как долго записи будут доступны.

4. Сетевая инфраструктура:

   • Кабели: Коаксиальные (для аналоговых камер) или Ethernet/UTP (для IP-камер).
   • Коммутаторы (Switches) и маршрутизаторы (Routers): Для передачи видеосигнала по сети, особенно в системах с большим количеством IP-камер.
   • PoE-коммутаторы (Power over Ethernet): Позволяют передавать питание и данные по одному Ethernet-кабелю, что упрощает монтаж IP-камер.

5. Устройства отображения (Мониторы/Экраны): Для просмотра видео в реальном времени и воспроизведения архива.

6. Программное обеспечение (CMS - Central Management System): Это “интерфейс” пользователя. Программа для управления всеми компонентами системы, настройки режимов записи, поиска по архиву, работы с видеоаналитикой, а также для удаленного доступа.

Типы систем видеонаблюдения

Системы видеонаблюдения можно классифицировать по способу передачи сигнала и архитектуре:

1. Автономные (Standalone) системы:

   • Описание: Каждая камера записывает видео на собственную карту памяти (SD-карту). Нет централизованного устройства записи.
   • Применение: Простые решения для дома, небольшого офиса, где требуется запись с одной-двух камер.
   • Преимущества: Простота установки, автономность.
   • Недостатки: Ограниченный объем хранения, сложность централизованного управления и поиска, высокий риск потери данных при краже камеры.

2. Централизованные системы (с DVR/NVR):

   • Описание: Все камеры подключаются к одному центральному видеорегистратору, который записывает и управляет всем видеопотоком.
   • Применение: Наиболее распространенный тип для большинства объектов – от квартир до крупных предприятий.
   • Преимущества: Централизованное управление, большой объем хранения, удобный поиск и воспроизведение архива, возможность удаленного доступа.
   • Недостатки: Зависимость от работоспособности видеорегистратора.

3. Сетевые (IP) системы:

   • Описание: Используются IP-камеры, которые подключаются к локальной сети (LAN). Видеорегистратор (NVR) или сервер с ПО для видеонаблюдения получает данные по сети.
   • Применение: Современные решения, обеспечивающие максимальную гибкость, масштабируемость и качество изображения.
   • Преимущества: Высокое качество изображения, возможность удаленного доступа и интеграции с другими сетевыми сервисами, масштабируемость, гибкость размещения камер.
   • Недостатки: Требуют более сложной сетевой инфраструктуры.

4. Облачные системы:

   • Описание: Видеопоток с камер (обычно IP-камер) передается напрямую в облачное хранилище. Управление системой осуществляется через веб-интерфейс или мобильное приложение.
   • Применение: Отлично подходят для малого бизнеса, удаленных объектов, а также для тех, кто хочет минимизировать затраты на серверное оборудование.
   • Преимущества: Отсутствие необходимости в собственном сервере и видеорегистраторе, доступ к архиву из любой точки мира, высокая надежность хранения данных.
   • Недостатки: Зависимость от качества интернет-соединения, возможная абонентская плата за облачное хранилище.

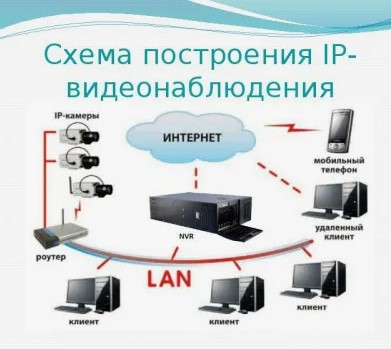

Как это работает на практике (на примере IP-системы с NVR):

1. Захват изображения: IP-камера, установленная на объекте, снимает происходящее, оцифровывает изображение с помощью своего встроенного процессора и кодеков (например, H.264, H.265).
2. Передача данных: Видеопоток передается по Ethernet-кабелю (или Wi-Fi) через коммутатор в локальную сеть.
3. Прием и обработка: Сетевой видеорегистратор (NVR) получает этот поток данных из сети. Он обрабатывает видео, возможно, применяет алгоритмы сжатия, если они еще не были применены камерой.
4. Запись на носитель: Обработанные видеоданные записываются на жесткий диск, установленный в NVR, в соответствии с заданными настройками (постоянно, по расписанию, по детекции движения).
5. Отображение и управление:
   • Локально: К NVR подключается монитор и мышь. Пользователь может просматривать видео в реальном времени с любой камеры, воспроизводить архив, настраивать систему.
   • Удаленно: NVR подключается к Интернету (через роутер). Пользователь может зайти в систему с компьютера или мобильного устройства из любой точки мира, чтобы просматривать живое видео, архив, получать уведомления о событиях.
6. Видеоаналитика (при наличии): Некоторые IP-камеры или NVR/ПО могут выполнять интеллектуальный анализ видео: обнаружение движения, пересечения линий, распознавание лиц, подсчет объектов и т.д. Эти данные могут использоваться для автоматического запуска записи, отправки уведомлений или блокировки доступа.

Интеграция с другими системами

Современные системы видеонаблюдения часто интегрируются с другими подсистемами безопасности:

• Системы контроля и управления доступом (СКУД): При предъявлении пропуска камерой может быть зафиксирован человек, а система СКУД – предоставлен или заблокирован доступ.
• Пожарная сигнализация (ОПС): При срабатывании пожарной тревоги система видеонаблюдения может автоматически перенаправить камеры на зоны возгорания или начать запись в максимальном качестве.
• Системы охранной сигнализации: Интеграция позволяет синхронизировать события охраны и видеонаблюдения.

Будущее систем видеонаблюдения

Развитие технологий искусственного интеллекта и машинного обучения продолжает преобразовывать видеонаблюдение. Системы становятся “умнее”, способными не только фиксировать, но и анализировать происходящее, прогнозировать угрозы и помогать в принятии решений. Искусственный интеллект уже активно используется для:

• Предотвращения преступлений: Раннее обнаружение подозрительного поведения.
• Оптимизации бизнеса: Анализ трафика посетителей, поведения клиентов.
• Улучшения безопасности: Распознавание лиц для контроля доступа, обнаружение забытых вещей.

Таким образом, система видеонаблюдения – это комплексное решение, включающее в себя аппаратное и программное обеспечение, объединенное для эффективного мониторинга, записи и анализа видеоинформации, обеспечивая тем самым безопасность и контроль над объектом.
