Управляемый коммутатор 3 уровня с функциями маршрутизатора на базе SwOS
ОПИСАНИЕ MIKROTIK CRS328-4C-20S-4S+RM

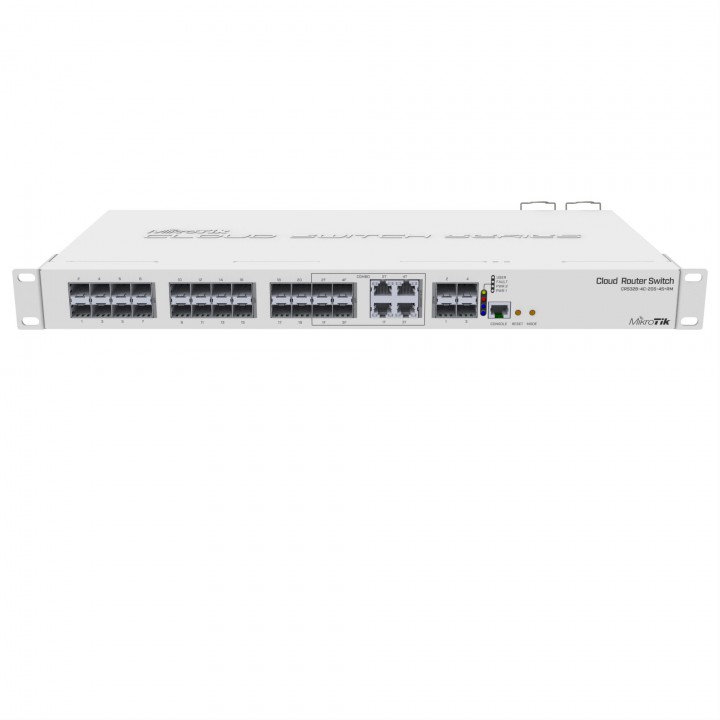

Управляемый коммутатор 3 уровня с функциями маршрутизатора на базе SwOS / RouterOS имеет 28 независимых портов*: 20 SFP-портов, 4 порта SFP+ для модулей 10G и 4 комбинированных порта 1G RJ45 / SFP из комбо-группы. Эти порты программно настраиваемы — подключив все восемь кабелей, используйте скрипты, чтобы выбрать какие четыре комбинированных порта будут активны.
* С группой комбинированных портов.
Корпус 1U для монтажа в стойку оснащён двумя блоками питания 100-240 В AC с функцией аварийного переключения. Консольный порт RJ45 предназначен для управления и отладки, а кнопка "Режим" настраивается для выполнения любых команд RouterOS.
Функция двойной загрузки (Dual boot) предоставляет возможность выбора операционной системы: RouterOS или SwOS. Если вы предпочитаете упрощённую, разработанную для коммутаторов ОС с характерными функциями, выбирайте SwOS. А если хотите использовать маршрутизацию и другие функции 3 уровня на своём CRS-устройстве — загружайте RouterOS. Выбор необходимой операционной системы доступен из RouterOS, SwOS или в настройках загрузчика RouterBOOT. Полный набор функций по привлекательной цене обеспечивает лучшее на рынке соотношение цена / производительность.
ОСОБЕННОСТИ
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Процессор | 98DX3236A1 800 МГц, 1 ядро |
| Архитектура | ARM (32 бит) |
| ОЗУ | 512 МБ RAM |
| ПЗУ | 16 МБ FLASH |
| Чип коммутации | 98DX3236A1 |
| Сетевой интерфейс |
20х SFP 4х SFP+ 4х Gigabit Ethernet / SFP (комбинированный) |
| Последовательный консольный порт | 1х RJ45 |
| Операционная система | RouterOS, Level 5 / SwOS (двойная загрузка) |
| Поддерживаемое входное напряжение | 100 - 240 В AC |
| Размеры | 443 x 200 x 44 мм |
| Температура окружающей среды рабочая | -20.. +60 °C (протестировано) |
| Максимальное энергопотребление | 43 Вт |
| Дополнительно |
Датчик температуры платы Датчик напряжения |
РЕЗУЛЬТАТЫ ЗАМЕРА ПРОИЗВОДИТЕЛЬНОСТИ КОММУТАЦИИ
| CRS328-4C-20S-4S+RM |
|
||||||
| Режим | Конфигурация | 64 байт | 512 байт | 1518 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Коммутация | Внутренняя пропускная способность Layer 2 | 95238.1 | 48761.9 | 15037.6 |
61594.0 |
5201.6 |
63167.8 |
| Коммутация | Совокупная пропускная способность Layer 2 | 95238.1 | 97523.8 | 15037.6 | 123188.0 | 5201.6 | 126335.5 |
| Коммутация | Внутренняя пропускная способность Layer 1 | 95238.1 | 64000.0 | 15037.6 | 64000.0 | 5201.6 | 64000.0 |
| Коммутация | Совокупная пропускная способность Layer 1 | 95238.1 | 128000.0 | 15037.6 | 128000.0 | 5201.6 | 128000.0 |
РЕЗУЛЬТАТЫ ЗАМЕРА ПРОИЗВОДИТЕЛЬНОСТИ ПРОЦЕССОРА
| CRS328-4C-20S-4S+RM | 98DX3236A1 тест через все порты | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 81.3 | 987.3 |
235 |
962.6 | 296 | 151.6 |
| Мост | 25 правил фильтрации моста | 81.3 | 987.3 | 90.7 | 371.5 | 90.9 | 46.5 |
| Маршрутизация | отсутствует (fast path) | 81.3 | 987.3 | 235 | 962.6 | 261.9 | 134.1 |
| Маршрутизация | 25 простых очередей | 81.3 | 987.3 | 112.6 | 461.2 | 111.5 | 57.1 |
| Маршрутизация | 25 правил фильтрации IP | 59.8 | 726.2 | 61.4 | 251.5 | 59.5 | 30.5 |
КОМПЛЕКТ ПОСТАВКИ
| Коммутатор | 1 шт. |
| Кабель питания IEC | 2 шт. |
| Монтажные уголки для крепления в стойку |
2 шт. |
