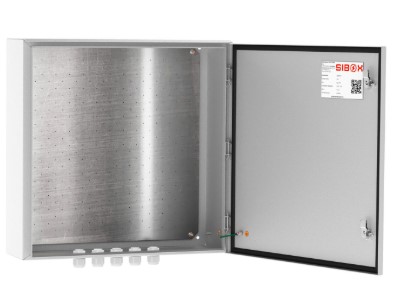

Щит монтажный ЩМПг-60.60.25 (ЩРНМ-4+) – универсальный шкаф для наружного и внутреннего монтажа

Надежная защита электрооборудования в любых климатических условиях

Щит монтажный ЩМПг-60.60.25 (ЩРНМ-4+) представляет собой универсальный шкаф с монтажной панелью, предназначенный для размещения и защиты электротехнического оборудования, контроллеров, автоматики и слаботочных систем. Высота изделия составляет 600 мм, ширина 600 мм, глубина 250 мм. Такие габариты позволяют установить внутри до четырех модульных устройств стандартного исполнения.

Корпус щита изготавливается из качественной стали толщиной 1,2 мм, дверь усиливается до 1,5 мм. Покрытие выполнено в цвете RAL 7035 (светло-серый), что устойчиво к коррозии и механическим воздействиям. Конструкция рассчитана на круглосуточное использование в самых жестких условиях, включая открытые площадки, промышленные цеха и помещения с высокой влажностью.

Степень защиты IP66 – полная герметичность

Щит монтажный ЩМПг-60.60.25 имеет степень защиты IP66, что означает полную пыленепроницаемость и защиту от сильных водяных струй. Это позволяет устанавливать изделие под открытым небом, на набережных, в портах, на фермах, в пищевом производстве и других объектах, где требуется высокая влагозащита. В комплекте предусмотрено 5 гермовводов MG-25, которые обеспечивают герметичный ввод кабелей. Гермовводы выполнены из качественного пластика с резиновыми уплотнителями, предотвращающими попадание воды и пыли внутрь корпуса.

Климатическое исполнение УХЛ1 и УХЛ5

Щит ЩМПг-60.60.25 соответствует климатическим исполнениям УХЛ1 и УХЛ5 по ГОСТ 15150. УХЛ1 допускает эксплуатацию на открытом воздухе в условиях умеренного и холодного климата. УХЛ5 позволяет использовать шкаф в помещениях с высокой влажностью без прямого воздействия осадков. Благодаря такому исполнению щит сохраняет свои защитные свойства при температуре от –60°C до +50°C, что делает его универсальным решением для регионов с резко континентальным климатом.

Особенности конструкции и комплектация

Внутренние габариты щита составляют 597 х 597 х 244 мм, что достаточно для установки различных модульных устройств, клеммных колодок, реле, блоков питания и контроллеров. Стальная монтажная панель имеет размеры, позволяющие закрепить оборудование с помощью винтовых соединений или использованием DIN-реек. Комплектация включает:

• Корпус шкафа сварной конструкции, окрашенный порошковой эмалью RAL 7035.
• Замок с мастер-ключом, обеспечивающий защиту от несанкционированного доступа. Ключ имеет стандартную форму, легко заменяется при необходимости.
• Монтажная панель, которая вынимается и устанавливается без дополнительных инструментов.
• Гермовводы MG-25 в количестве 5 штук, установленные в верхней и нижней частях для удобного ввода кабелей.
• Паспорт изделия с указанием всех характеристик и гарантийных обязательств.

Технические характеристики

• Наименование: ЩМПг-60.60.25 (ЩРНМ-4+)
• Тип: щит универсальный с монтажной панелью
• Высота внешняя: 600 мм
• Ширина внешняя: 600 мм
• Глубина внешняя: 250 мм
• Высота внутренняя: 597 мм
• Ширина внутренняя: 597 мм
• Глубина внутренняя: 244 мм
• Степень защиты: IP66
• Климатическое исполнение: УХЛ1, УХЛ5
• Материал корпуса: сталь 1,2 мм
• Материал двери: сталь 1,5 мм
• Цвет: RAL 7035 (светло-серый)
• Количество гермовводов: 5 шт (MG-25)
• Замок: с мастер-ключом
• Комплектация: корпус, дверь, монтажная панель, гермовводы, паспорт

 Приобретая этот щит, вы получаете готовое решение для ответственных узлов электроснабжения, автоматики и управления.
